Гріючий кабель для водопровідних труб: захист від замерзання взимку
Взимку водопровідні труби, прокладені на вулиці, у неопалюваних приміщеннях чи на малій глибині, ризикують замерзнути. Замерзла вода розширюється й розриває трубу, а розморожування та ремонт узимку — дороге й неприємне завдання. Гріючий (нагрівальний) кабель — надійне рішення, яке підтримує потрібну температуру труби й запобігає замерзанню.
Як працює гріючий кабель
Гріючий кабель перетворює електроенергію на тепло по всій своїй довжині й передає його трубі. Кабель монтують уздовж труби або обмотують навколо неї, після чого утеплюють. Керує системою терморегулятор із датчиком температури, який вмикає обігрів лише за потреби (наприклад, нижче +3 °С), економлячи електроенергію.
Два типи гріючого кабелю
| Тип | Особливість | Застосування |
|---|---|---|
| Резистивний | Стала потужність по всій довжині, дешевший | Труби фіксованої довжини |
| Саморегулівний | Змінює потужність за температурою кожної ділянки | Складні траси, можна різати |
Саморегулівний кабель зручніший: його можна різати на потрібну довжину, а кожна ділянка гріє рівно стільки, скільки треба. Резистивний дешевший, але має фіксовану довжину й потужність.
Потужність кабелю на метр труби
Потрібна потужність залежить від діаметра труби, матеріалу й умов експлуатації:
- тонкі труби в утепленому приміщенні — 10 Вт/м;
- труби середнього діаметра на вулиці — 16–20 Вт/м;
- труби великого діаметра, відкрита прокладка — 25–30 Вт/м і більше.
Утеплення труби після монтажу кабелю обов'язкове — без нього тепло розсіюється, а споживання електроенергії різко зростає.
Монтаж усередині чи зовні труби

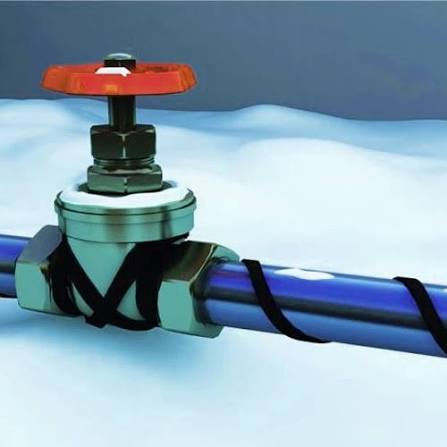

Гріючий кабель монтують двома способами. Зовнішній — кабель кріплять уздовж труби або спіраллю навколо неї, потім утеплюють. Внутрішній — спеціальний кабель заводять усередину труби через трійник (застосовують для важкодоступних ділянок). Для питної води використовують лише кабель, дозволений для контакту з питною водою.
Живлення й захист
Гріючий кабель живиться від окремої лінії через терморегулятор. Оскільки система працює в умовах вологи й контакту з трубами, лінія обов'язково захищається ПЗВ 30 мА. Екран гріючого кабелю заземлюється через PE-жилу. Живильний кабель до терморегулятора — звичайний ВВГнг-LS відповідного перерізу.
Де застосовують гріючий кабель
- водопровід на вулиці й у неопалюваних приміщеннях;
- труби в підвалах, погребах, на горищах;
- каналізаційні й дренажні труби;
- труби свердловини й насосного обладнання.
FAQ про гріючий кабель
Скільки електроенергії споживає гріючий кабель?
За наявності терморегулятора й утеплення — небагато, бо кабель працює лише в мороз і лише коли температура падає нижче заданої. Без утеплення споживання зростає в рази.
Резистивний чи саморегулівний обрати?
Для простої труби фіксованої довжини підійде резистивний (дешевший). Для складних трас і зручності монтажу — саморегулівний, який можна різати на місці.
